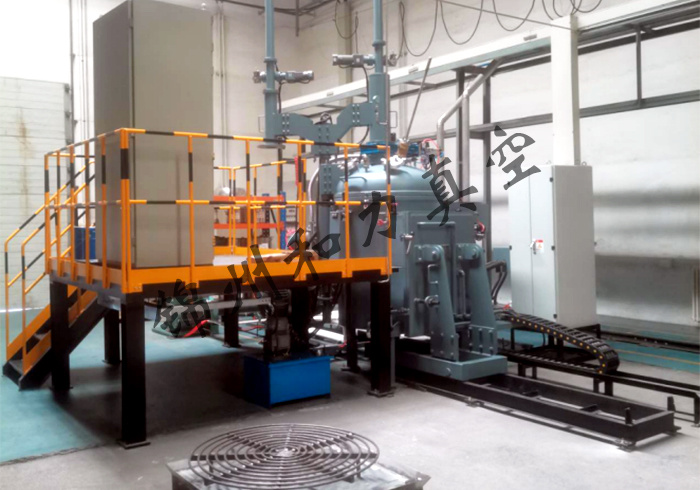

真空感应熔炼炉
1．产品简介：
真空感应熔铸炉系统通用于金属、合金或特殊材料，在高真空、中真空或不同的气体、气氛下，于陶瓷或石墨坩锅里的熔化，然后根据工艺要求达到需要的形式，可做到实验成型、中试成型或生产成型。
2. 主要用途：
熔化；再熔炼和合金化；脱气和精炼；均质化熔炼；回收再生；金属的蒸馏提纯；金属元素的热还原提纯；浇铸成型；定向结晶；单晶生长；精密铸造；板材、棒材、线材
3. 应用范围：
贵金属；高纯度，高合金钢；铁、镍、钴基耐高温材料；有色金属；太阳能硅晶体和特殊材料；特殊或超级合金；
4. 产品分类：
4.1 按照熔化材料重量（以Fe计）：分为：50g、100g、500g、1kg、5kg、10kg、25kg、50kg、100kg、200kg、500kg、1T、1.5T、2T、2T、5T；
4.2 按照工作节拍：周期式、半连续式
4.3 按照设备结构分类：立式、卧式
4.4 按照加热方式：电阻加热、感应加热
4.5 按照工艺性能：合金熔化、金属提纯、精密铸造、特殊成型（板、棒、线材）
5. 结构特点：
5.1 可精确控制温度，将坩埚与熔融物的反应降至较低；
5.2 针对不同类型的钢和合金，可变换不同工艺程序；方便的控制工艺循环；
5.3 具有高应用灵活性；适于模块化扩充或以后的补充变化的模块化结构系统；
5.4 中频电源与感应线圈电参数优化搭配，生产电耗低，效率高；
5.5 在浇铸过程中使用合适的中间包除渣过滤技术；
5.6 采用合适的流槽和中间包，可较好去除氧化物。
5.7 可配置不同尺寸的坩埚，具有很高的灵活性；
5.8 可以满功率倾斜坩锅；
5.9 较低的合金元素烧损，对环境污染影响较小；
5.10可实现熔炼和浇铸过程的自动化控制；
5.11从微正压到6.67X10-3Pa间的宽压力范围选择；
5.12 较短的抽真空时间和生产循环周期，通过自动浇铸控制增加的工艺完整性和产品质量；
6. 结构简介：
6.1 组成
真空感应熔铸炉系统由下列基本模块组成：
电炉本体，真空机组，熔炼电源和控制系统（电控、气动、冷却），熔炼和浇铸设备，以及进行特殊成型的装置。这些模块可以根据不同的组合版本进行随意组合，并可提供大量可选的附加装置。
7. 技术参数：
|
电炉型号 |
VIM500 |
VIM0.01 |
VIM0.025 |
VIM0.05 |
VIM0.1 |
VIM0.2 |
VIM0.5 |
VIM1.5 |
VIM5 |
|
坩埚容量（以钢计） |
500g |
10kg |
25kg |
50kg |
100kg |
200kg |
500kg |
1.5t |
5t |
|
压升率 |
≤ 0.133Pa/min |
||||||||
|
极限真空度 |
6×10-3 Pa(空炉、冷态) |
6×10-2Pa(空炉、冷态) |
|||||||
|
工作真空度 |
6×10-2 Pa(空炉、冷态) |
6×10-1 Pa(空炉、冷态) |
|||||||
|
输入电源 |
3相、380±10％、50Hz |
||||||||
|
中频频率 |
1.2 kHz |
8000 Hz |
2500 Hz |
2500 Hz |
2000 Hz |
1000 Hz |
1000/300 Hz |
1000/250 Hz |
500/200 Hz |
|
额定功率 |
20 kW |
40 kW |
60/100 kW |
100/160 kW |
160/200 kW |
200/250 kW |
500 kW |
800 kW |
1500 kW |
|
设备总功率 |
35 kVA |
65 kVA |
75/115 kVA |
170/230k VA |
240/280k VA |
350k VA |
650 kVA |
950 kVA |
1800 kVA |
|
输出电压 |
375V |
500V |
|||||||
|
额定温度 |
1700℃ |
||||||||
|
设备总重（近似值） |
1.1T |
3.5T |
4T |
5T |
8T |
13T |
46T |
50T |
80T |
|
冷却水耗量 |
3.2m3/h |
8m3/h |
10m3/h |
15m3/h |
20m3/h |
60m3/h |
80m3/h |
120m3/h |
150m3/h |
|
冷却水压力 |
0.15~0.3MPa |
||||||||
|
进水温度 |
20℃ |
||||||||
